被動濾波器和主動濾波器的區別
在現代電力電子系統和工業自動化領域，諧波治理已成為確保電能質量的關鍵環節。被動濾波器與主動濾波器作為兩種主流的諧波抑制技術，因其工作原理和性能特點的顯著差異，各自形成了獨特的應用場景。
1.基本原理與結構差異

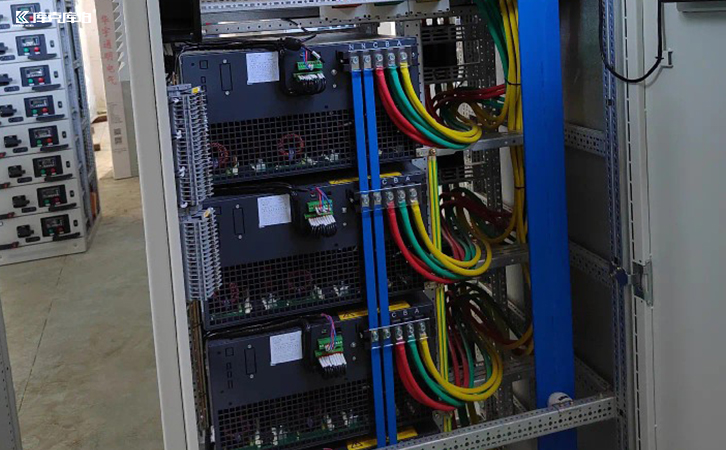

被動濾波器采用電感、電容和電阻等無源元件構成固定頻率的諧振回路，通過lc網絡的阻抗特性實現對特定次諧波的吸收。而主動濾波器則是基于電力電子技術的智能裝置，通過實時檢測負載諧波電流，利用igbt等開關器件產生與之相反的補償電流，實現諧波抵消。
2.動態響應與補償精度
在動態性能方面，主動濾波器展現出明顯優勢。其采用高速數字信號處理器實時跟蹤諧波變化，能夠在極短時間內生成精確的補償電流，特別適合處理快速變化的諧波源。相比之下，被動濾波器的響應速度受限于lc電路的固有特性，無法即時適應負載的突變情況。
3.系統適應性與靈活性
主動濾波器具備出色的環境適應能力，同一臺設備通過參數調整即可應對不同的諧波工況，且不受系統阻抗變化影響。這種靈活性使其在負載頻繁變動的場合表現優異。被動濾波器則需要根據具體諧波頻譜專門設計，一旦安裝后其濾波特性即固定不變。當系統結構或負載特性發生變化時，可能出現濾波效果下降甚至諧振風險，必須重新調整參數或更換設備。
4.諧波治理范圍與效果
從治理范圍來看，主動濾波器能夠同時處理諧波、無功功率及三相不平衡等復合電能質量問題，實現綜合治理。其補償效果不受諧波次數限制，對高頻諧波同樣有效。被動濾波器則主要針對特定次數的特征諧波，通常需要多組不同調諧頻率的濾波器并聯使用才能覆蓋較寬的諧波頻譜，且對非整數次諧波基本無效。
被動濾波器與主動濾波器作為諧波治理的兩大技術路線，各有其不可替代的優勢和適用邊界。在實際工程應用中，不應簡單地進行優劣比較，而應基于具體的諧波特性、負載變化情況、電能質量要求及預算約束等因素，選擇最合適的解決方案。
