低壓補償電力電容器加電抗的作用

返回列表來源：發布日期：2025-03-27 16:17:09【大中小】

低壓補償電力電容器在投運中能夠有效幫助企業用戶進行電力系統功率因數的改善及電能質量的提高。而在功率因數補償方案中，經常出現低壓補償電力電容器加電抗的方案。這有什么作用呢？

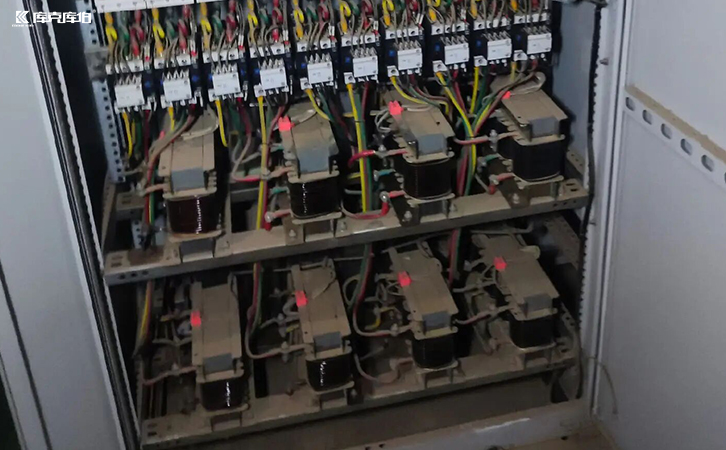

低壓補償電力電容器

一、諧波抑制與保護功能

在低壓補償電力電容器回路中串聯電抗器，首要作用是抑制電網諧波。當電力系統存在5 7次等特征諧波時：

1、濾波原理：通過選擇7%或14%電抗率的電抗器，可針對性濾除相應次數的諧波電流

2、電容器保護：有效降低流經電容器的諧波電流（thd可從15%降至5%以下）

3、損耗控制：減少諧波導致的額外損耗，使電容器溫升降低20-30℃

二、限制合閘涌流

低壓補償電力電容器投入瞬間會產生高達20-50倍額定電流的合閘涌流：

1、電抗器阻抗：增加回路電抗值，將涌流限制在5-8倍額定電流范圍內

2、設備保護：避免開關觸頭熔焊、電容器端部噴金層損傷等故障

3、系統沖擊：減少對電網電壓的瞬時擾動（電壓波動2%）

三、防止并聯諧振

低壓補償電力電容器與電網電感可能形成諧振電路：

1、諧振預防：電抗器改變系統諧振點，避開4.7-6.3次諧波范圍

2、參數設計：根據系統短路容量精確計算電抗率（誤差≤±2%）

3、安全提升：避免諧振過電壓（可限制在1.2un以內）

四、優化補償效果

加裝電抗器可顯著改善低壓補償電力電容器的運行性能：

1、電壓調節：提高電壓穩定性（波動率從5%降至2%）

2、壽命延長：減少諧波應力，電容器壽命提升2-3倍

3、智能控制：配合動態補償裝置實現毫秒級響應

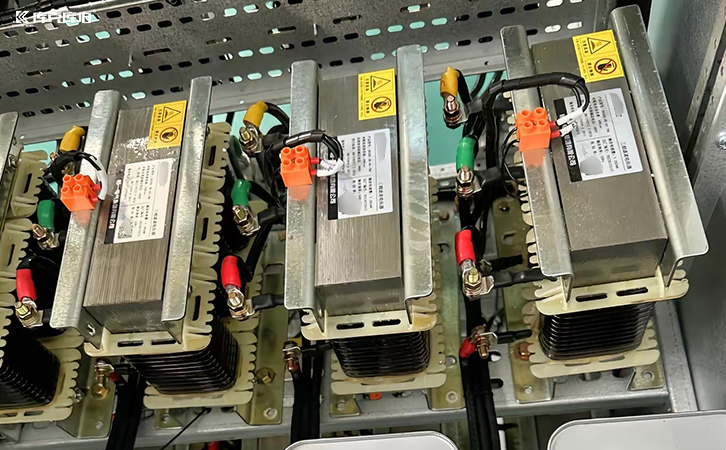

無功補償電容器

低壓補償電力電容器加裝電抗器是提升系統安全性和補償效果的關鍵措施，需根據實際諧波環境、系統參數進行專業化設計和安裝，并建立定期檢測制度，確保裝置長期穩定運行。
