高壓電力電容器上串聯高壓電抗器的作用

返回列表來源：發布日期：2025-11-11 16:02:14【大中小】

為了提高電能質量和確保電力設備的安全穩定運行，無功功率補償系統的作用不可忽視。高壓電力電容器和高壓電抗器是常見的無功補償設備，通常配合使用，以優化電力系統的運行效率。下面我們將重點介紹高壓電力電容器上串聯高壓電抗器的作用。

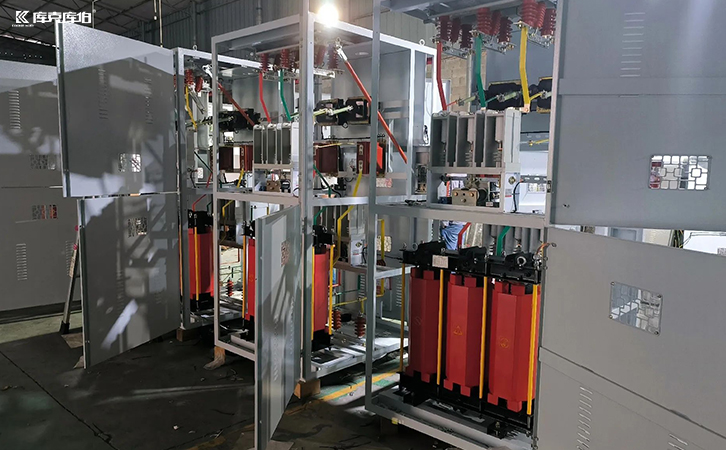

高壓電力電容器

一、無功補償原理簡介

電力系統中存在兩種功率——有功功率和無功功率。無功功率是系統運行必不可少的，但如果過多或過少，都會影響電力設備的穩定性和電網的效率。電力電容器通過提供無功功率來補償系統中的不足，而電抗器則通過吸收無功功率來平衡系統中的過剩無功功率。

二、串聯高壓電抗器的作用

在高壓電力電容器上串聯高壓電抗器的做法，主要是為了以下幾方面的作用：

1.限制涌流，保護電容器

通過將高壓電抗器串聯在電容器上，可以限制涌流的幅度，減少電容器在投入時的沖擊，保護電容器免受過大的瞬時電流損傷。

2.抑制諧波

高壓電抗器具有一定的濾波作用，能夠吸收和消除高次諧波，防止電容器與諧波產生共振，保護系統設備的正常運行。電抗器能有效地抑制系統中的諧波，使電網電壓更加穩定。

3.提高功率因數穩定性

串聯電抗器能夠優化電力電容器的補償效果，尤其是在電網負載波動較大的情況下。由于電容器補償的是無功功率，而電抗器吸收的是過剩的無功功率，二者的配合可以更好地調整電力系統中的功率因數，確保功率因數在合理范圍內波動，避免因過多無功功率而產生不必要的損失。

4.提高系統穩定性

串聯電抗器能有效降低電力電容器對系統的影響，避免電容器在短時間內快速切除或投入時對電網產生的沖擊。這樣，在負載波動或電壓變化時，系統能保持較高的穩定性，減少設備故障的風險，提升系統的安全性和可靠性。

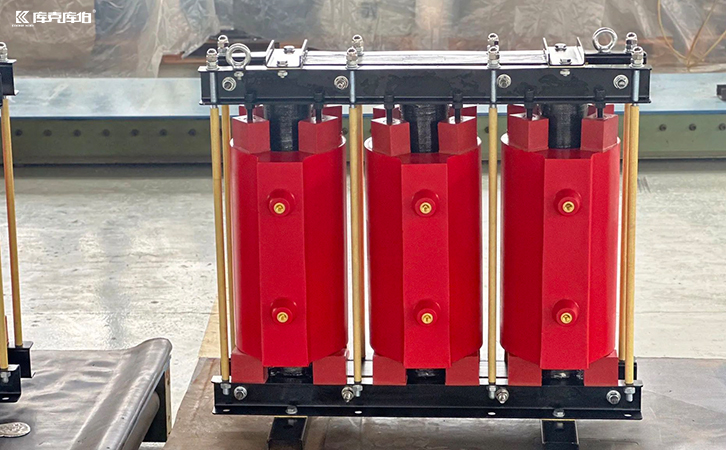

串聯高壓電抗器

高壓電力電容器上串聯高壓電抗器的配置是一種在無功補償領域應用廣泛且極具優勢的技術方案。它不僅能夠保護電容器、抑制諧波、提高功率因數，還可確保電網的穩定性與安全性。
