礦熱爐低壓無功補償參數的選取

返回列表來源：發布日期：2019-03-03 09:39:51【大中小】

我們通過各種渠道了解到，礦熱爐無功補償一般采用低壓無功補償的方案。但是由于低壓無功補償的方案相對復雜，需要選擇合適的礦熱爐低壓無功補償參數。常見的礦熱爐低壓無功補償參數有：電抗器的電抗率、電壓等級、補償容量等。

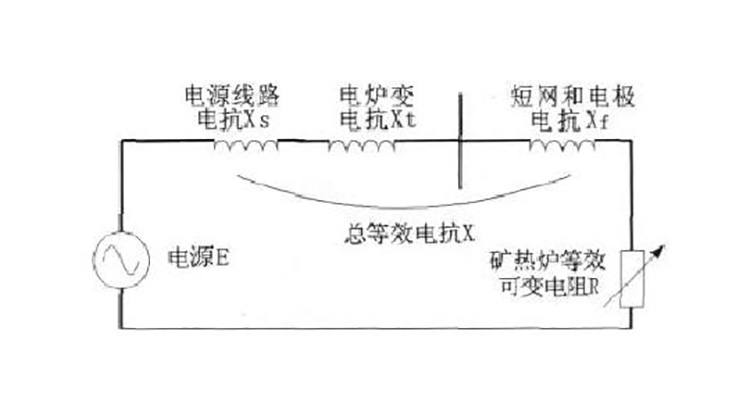

礦熱爐無功補償

電抗器的電抗率選擇

由于礦熱爐本身的缺陷，流經電弧的電流畸變和三相不平衡，產生了大量3、5、7次諧波。如果不對諧波進行治理，諧波會對電力設備造成損害。根據電力系統中諧波的次數，礦熱爐低壓無功補償參數中電抗器應選擇14%電抗率和7%電抗率混裝。

電容器的電壓等級

在礦熱爐低壓無功補償時，電容器的端電壓會因為串聯電抗器而上升，同時還需要考慮到系統電壓存在波動的問題，額定電壓要大于端電壓。因此礦熱爐低壓無功補償參數中電容器的額定電壓要高于端電壓，結合電抗器和電壓波動問題，盡量選擇電壓等級高的電容器。

電容器的補償容量

在計算礦熱爐低壓無功補償參數中的補償容量時，不能根據理論值來計算。在計算補償容量時，應該考慮到端電壓升高后的值算出補償容量，然后減去電抗器的容量，就是電容器的實際補償容量。

礦熱爐低壓無功補償參數需要根據電容器的實際電壓、功率因數來計算。關于礦熱爐低壓無功補償時，還需要考慮電容器組數和投切開開關等問題。小庫會在之后的文章中介紹，礦熱爐低壓無功補償裝置選取。
