零序電流過大采用靜止無功補償器是否能有效治理

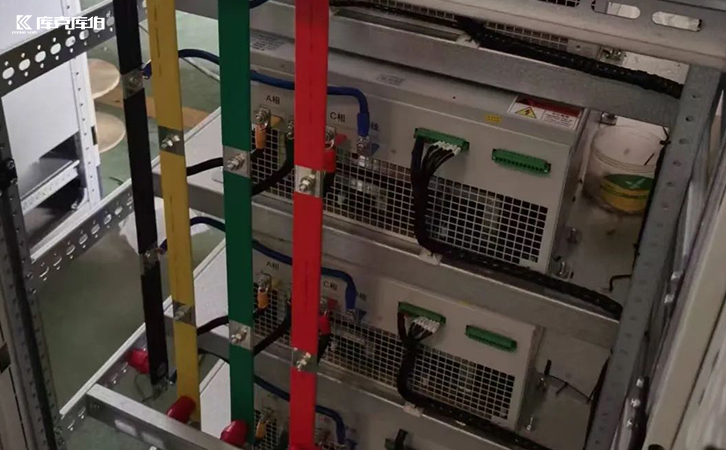

在電力系統中,零序電流過大是一個常見的電能質量問題,它會導致變壓器和線路過熱、保護裝置誤動或拒動、增加損耗并影響設備壽命。當面臨此問題時,許多工程師會考慮使用先進的靜止無功補償器(svg)。然而,svg是否是治理零序電流過大的有效方案呢?
一、 首先,理解零序電流的成因
零序電流的本質是三相系統中的不平衡電流和諧波電流(特別是3次及3的整數倍次諧波)的矢量和。其主要來源包括:
1、三相負載不對稱:這是最常見的原因,例如單相大功率負載(如電焊機、電力機車)集中于一相,導致三相電流嚴重不平衡。
2、大量3次諧波:單相整流設備、熒光燈、變頻器等非線性負載會產生大量的3次諧波。由于3次諧波在三相中相位相同,它們會疊加形成零序電流,并通過中性線流通。
二、 svg對零序電流的治理效果分析
1、對于負載不平衡引起的零序電流:
svg(特別是采用分相控制的tgr)可以有效地補償因不平衡導致的負序電流,從而改善系統的不平衡度。
然而,零序電流和負序電流是相互獨立的兩個分量。補償負序電流并不會直接消除零序電流。零序電流需要通過連接在相線與中性線之間的裝置來提供流通路徑并進行補償。常規svg的tgr和fg通常連接在相線與相線之間(△接法),無法直接流通或補償零序電流。
2、對于3次諧波引起的零序電流:
svg系統中的固定電容器支路(fg)通常兼作無源濾波器,可以設計調諧為3次諧波濾波器。
這種情況下,svg是有效的。專門設計的3次諧波濾波器為3次諧波電流提供了一個低阻抗的入地路徑,防止其流入電網和變壓器,從而顯著降低由3次諧波形成的零序電流。
不要將svg視為治理零序電流過大的萬能藥。它的核心使命是無功和電壓控制。如果零序電流主要由3次諧波引起,且svg方案中包含了3次濾波支路,那么它可以起到有效的間接治理作用。如果零序電流主要由三相負載不對稱引起,則svg效果不佳。
