諧波對并聯電容器的危害及解決方案

返回列表來源：發布日期：2019-02-22 08:46:22【大中小】

企業使用并聯電容器的好處在于能夠提升系統功率因數，但是并聯電容器會對諧波起到放大作用，對電氣設備造成損害。那么諧波對并聯電容器的危害以及解決方案有哪些呢？

諧波對并聯電容器的危害

在電力系統中，電力電容器會對諧波起到放大作用，造成諧振現象的發生。在電容和電感組成的回路中，在外加電源的作用下就會引起諧振。諧振主要分為串聯諧振和并聯諧振。

串聯諧振

在電容、電感、電阻組成的回路中，當外加電源的頻率等于回路的固有頻率的時候，回路就會發生串聯諧振。串聯諧振時xl=xc，lc等值阻抗幾乎為零，電源輸出電流極大，過電流會對電力設備造成損害。

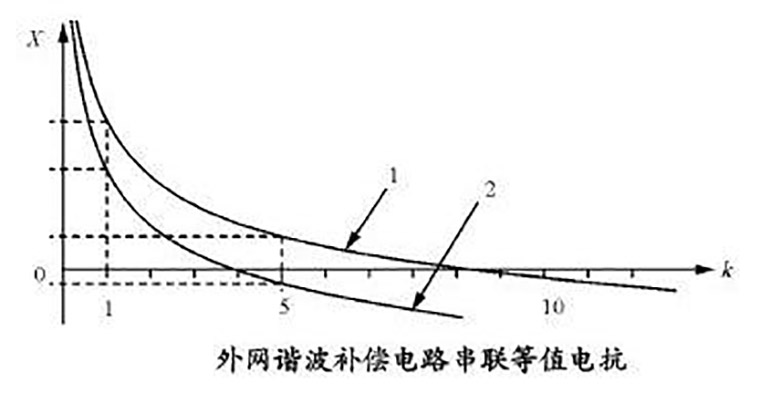

諧波補償電路

并聯諧振

在電容、電感組成的回路中，當外加電源的頻率等于回路的固有頻率的時候，回路就會發生并聯諧振。并聯諧振時xl=xc，電源輸出電流幾乎為零，lc上的電壓極高，過電壓也會對電力設備造成損害。

諧波對并聯電容器危害的解決方案

①電力電容器串聯電抗器使用。在電容器上串聯電抗器可以防止諧波對電容器造成損害，避免電容器對諧波起到放大作用。

②增加其他濾波裝置。在系統中增加濾波裝置，可以消除電力系統中的諧波。

諧波對并聯電力電容器的危害可以通過以上的方式來解決。不過在市場上可以進行無功補償?shù)难b置相對較多，使用并聯電容器進行無功補償?shù)膬?yōu)缺點有哪些？小庫會在之后的文章中為大家介紹。
