系統化綜合補償技術
系統化綜合補償技術直指電能質量要害---動態電能質量問題,在電能質量問題持續的時間很短、變化很快的電壓跌落、浪涌、電壓脈沖與瞬時供電中斷中,有時還伴隨著部分甚至全部的有功損失等情形。

dfacts

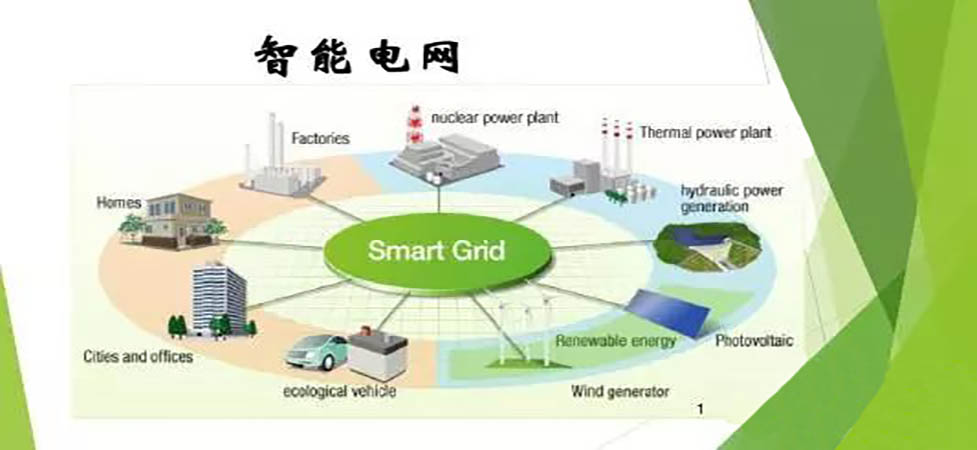

作為柔性交流輸電系統技術與配電系統應用的延伸一智能配網技術已成為改善電能質量的有力工具,智能配網技術核心器件集成門極換流晶閘管比門極關斷晶閘管具有更快的開關頻率,并且關斷容量已達到一定規模,因此柔性交流輸電系統技術裝置具有更快的響應特性。目前智能配網裝置主要有:動態電壓恢復器、配電系統用靜止無功補償器、固態切換開關等。
statcom
靜止同步補償器在靜止無功補償裝置基礎上,沒有呈恒阻抗特性,在電壓偏低時,克服了靜止無功補償裝置無法提供所需的無功支持,應付突發事件的能力較弱,過多靜止無功補償易引發系統振蕩等弊端,靜止同步補償器無功電流輸出可在電壓變化范圍內保持恒定,在電壓較低時仍能提供無功支撐,并且可從感性到容性全范圍內連續調節,使得其無功輸出相當于同容量靜止無功補償的1.4~2倍;因靜止同步補償器的靈活調壓,還可減少變壓器分接頭故障次數,另外,靜止同步補償器還可以抑制電壓閃變,提高系統暫態穩定水平
dvr
動態電壓恢復器則是目前保證對敏感負荷供電質量非常有效的串聯補償裝置,動態電壓恢復器能在毫秒級內將電壓跌落補償至正常值,因此是抑制動態電壓干擾的有效補償裝置,動態電壓恢復器主要由儲能單元、逆變器模塊、連接變壓器等部分組成,儲能容量可根據用戶電壓跌落統計數據確定,逆變器的模塊一般采用由集成門極換流晶閘管構成三相全橋結構,采用脈沖寬度調制方式。
ssts
固態轉換開關一般與靜止同步補償器配合使用,用于保障由多回獨立饋線對重要負荷的供電質量,當饋線發生故障或電壓跌落時,利用固態轉換開關的快速切換特性將重要負荷切換到由另一條饋線供電,切換期間靜止同步補償器可向重要負荷提供1~2個周期的電能支撐。
現代科技日新月異,但與此同時,對電能質量的要求亦是如此,全球范圍內電能治理開始規范化,系統化,由此,電能質量控制技術開始了新的篇章。
