四象限無功補償控制器使用指南
四象限無功補償控制器是一種用于調節和優化電力系統中的無功功率的設備,特別適用于需要實時補償無功功率并且能適應電壓和負載變化的工業環境。它通常應用于變電站、電力傳輸、工業生產線以及某些特定的電氣系統中。四象限控制器通過調節無功功率的輸送和吸收,實現電力系統中電能的優化使用。
以下是四象限無功補償控制器的使用指南,主要包括設備的基本操作、功能介紹以及如何進行有效設置:
一、基本功能概述
四象限無功補償控制器的工作原理基于無功功率的調節。它的四象限指的是:
第一象限:吸收無功功率(電力系統提供無功功率)。
第二象限:吸收無功功率(電力系統提供無功功率,負載功率為正)。
第三象限:輸出無功功率(電力系統吸收無功功率)。
第四象限:輸出無功功率(電力系統吸收無功功率,負載功率為負)。
該控制器能夠根據電力系統的需求,實時調整無功功率,保持電網的穩定性和經濟性。
二、設備安裝
安裝位置:控制器應安裝在電力系統的無功補償裝置中,通常與電容器、濾波器、同步電機等設備配合工作。
電源連接:確保設備的電源符合規格要求,通常四象限控制器需要三相電源輸入。
信號輸入:控制器通常接收電壓、電流、功率等信號輸入,這些信號可以通過變送器或直接從電力設備中獲取。
三、操作界面與設置

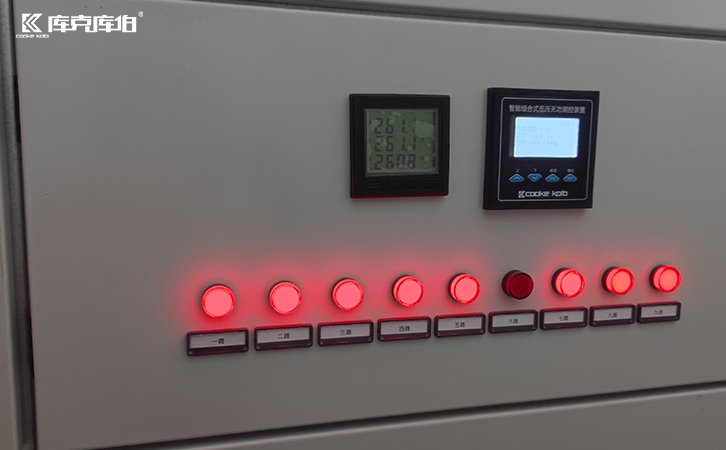

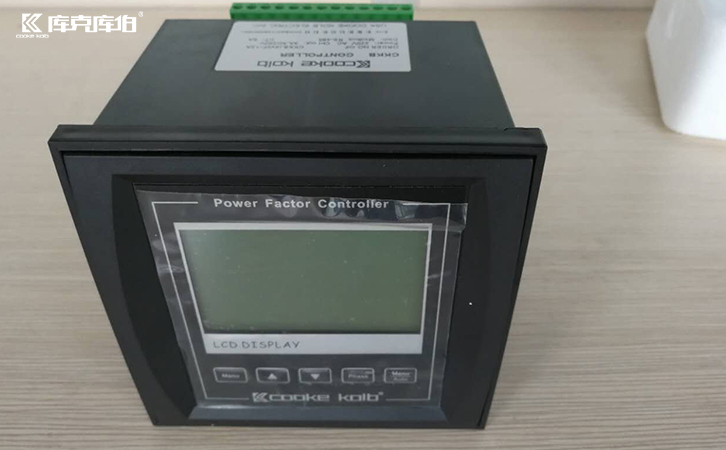

顯示屏:四象限無功補償控制器通常配備一個lcd或觸摸屏,顯示實時的電壓、電流、無功功率、功率因數等參數。
操作按鈕/觸摸界面:通過操作面板可以進行各種參數設置,如補償模式、補償目標值、工作范圍等。
四、實時監控與報警
實時監控:四象限控制器可以實時監測電壓、電流、功率因數、無功功率等數據,并通過顯示界面向操作人員展示。
報警功能:當檢測到系統出現異常(如電壓過低、功率因數偏離設定值等)時,控制器會觸發報警,并通過信號輸出或界面提示用戶。
通過合理配置和正確操作,四象限無功補償控制器能夠有效提高電網的穩定性,減少無功功率損失,提高功率因數,從而優化電能使用效率和降低電力成本。
