無功補償控制器內部結構解析

返回列表來源：發布日期：2024-12-12 16:16:51【大中小】

在現代電力系統中，無功補償控制器作為一種重要的設備，廣泛應用于提高電力系統的效率和穩定性。其內部結構的復雜性和先進性直接影響到無功補償的效果。因此，深入了解無功補償控制器的內部結構對于工程師和研究人員具有重要的意義。

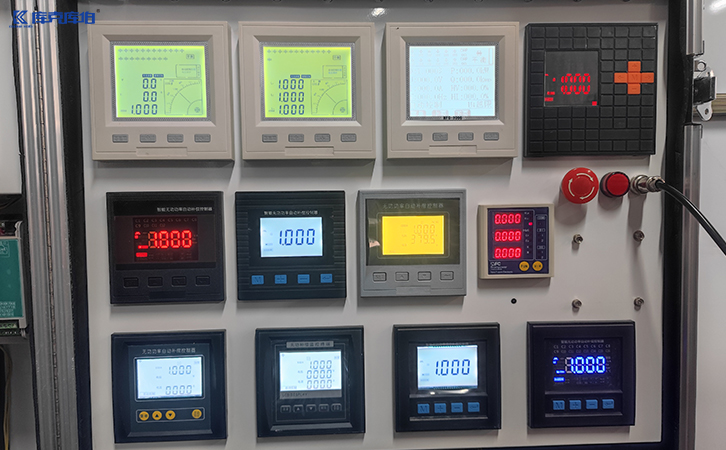

無功補償控制器

一、無功補償控制器的內部結構

無功補償控制器的內部結構通常包括以下幾個關鍵組成部分：

1、傳感器模塊

傳感器模塊負責實時監測電網的電壓、電流和功率等參數。這些傳感器將數據傳輸到控制器的計算單元，以進行后續的分析和處理。傳感器的精度和響應速度直接影響到控制器的性能。

2、計算單元

計算單元是無功補償控制器的大腦，其主要任務是對采集到的數據進行分析和計算。它通常由微處理器或數字信號處理器（dsp）組成，能夠快速地處理大量數據，并根據控制算法計算出所需的無功補償量。計算單元的計算能力和算法的優化程度，決定了控制器的響應速度和控制精度。

3、控制模塊

控制模塊根據計算單元的指令，操控無功補償設備的運行，如開關電容器、調整同步電動機的勵磁電流等。控制模塊需要具備快速響應和高可靠性，以確保電網在動態條件下仍能保持穩定。

4、通信接口

現代的無功補償控制器通常配備有多種通信接口，如rs-232、rs-485、以太網等，這些接口用于與其它設備或系統進行數據交換。通過這些接口，無功補償控制器能夠與變電站的自動化系統、遠程監控中心等進行無縫連接，實現遠程監控和操作。

5、人機界面

人機界面（hmi）是用戶與控制器交互的窗口，通常包括顯示屏、按鍵和指示燈。通過hmi，操作員可以方便地查看當前電網狀態、控制器運行信息，并進行相應的設置和調整。良好的人機界面不僅提升了用戶體驗，也提高了操作的便利性。

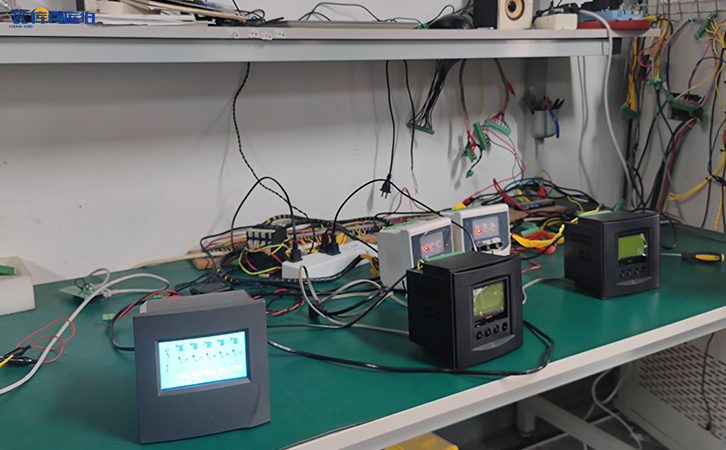

無功補償控制器

無功補償控制器作為電力系統中不可或缺的重要設備，其內部結構的復雜性和精密性直接決定了其運行性能及應用效果。通過深入解析無功補償控制器的工作原理和內部組成，能夠幫助專業人士更好地理解其作用，并在實際應用中加以有效利用。
